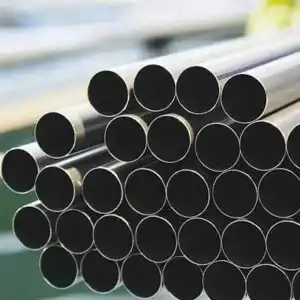

  • Трубы из легированной стали A691 1-1/4Cr EFW image 2
  • Трубы из легированной стали A691 1-1/4Cr EFW image 3
  • Трубы из легированной стали A691 1-1/4Cr EFW image 4
  • Трубы из легированной стали A691 1-1/4Cr EFW image 5
  • Трубы из легированной стали A691 1-1/4Cr EFW image 6

Трубы из легированной стали A691 1-1/4Cr EFW

Классы: Class 11, 12, 22, 23, 30, 31, 32, 33, 34, 60...

Наружный диаметр: 457–1422 мм

Толщина стенки: 2–60 мм

Длина: одинарная произвольная длина / двойная произвольная длина

Применение:Используются в газо- и паропроводах, а также в установках атмосферной и вакуумной перегонки нефти при температурах, которые неприемлемы для обычных углеродистых сталей — до 1050°F (565,6°C).

Труба ERW ASTM A691 Gr. 1 1/4 Cr Легированная ERW труба A691 Бесшовная труба ASME SA691 Gr. 1 1/4 Cr Сварная труба ASTM A691 Gr. 1 1/4 Cr
  • Введение
  • Параметры
  • Услуги

Поставщик и производитель труб A691 1-1/4 Cr EFW

ASTM A691 — стандартная спецификация на трубы из углеродистой и легированной стали, изготовленные методом электродуговой сварки (EFW) для работы при высоком давлении и повышенных температурах.

Труба SA A691 Grade 1 1/4 Cr представляет собой хромомолибденовую легированную трубу, содержащую 1,25% хрома и 1,5% молибдена, производимую из листового проката стали марки A387/A387M Grade 11.

Спецификация электросварных труб из сплавной стали A691 1-1/4 CR

Параметр Характеристика
Тип Трубы ASTM A691 1-1/4CR, 2-1/4CR, 5CR, 9CR, 91 (LSW / SAW / EFW)
Марки 1-1/4CR, 2-1/4CR, 5CR, 9CR, 9, P5, P91, P11, P12, P22, P91
Стандарт ASTM A691 Стандартная спецификация на углеродистые и сплавные стальные трубы, сварные электросваркой для высоконапорных эксплуатаций при высоких температурах
Классификация Классы 10, 11, 12, 13, 20, 21, 22, 23, 30, 31, 32, 33, 34, 40, 41, 42, 43, 50, 51, 52, 53, 60, 61, 62, 63, 70, 71, 72, 73
Наружный диаметр – Бесшовные: 17-914 мм (3/8-36 дюймов)

– LSAW: 457-1422 мм (18-56 дюймов)
Толщина стенки 2-60 мм

Стандарты: SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS
Длина – Одинокая случайная длина / Двойная случайная длина

– 5м-14м, 5,8м, 6м, 10м-12м, 12м, или по индивидуальному запросу заказчика
Обработка поверхности – Голая, окрашенная в черный цвет, лакированная, оцинкованная, антикоррозионная

– Покрытие PE, PP/FBE
Технические методы Горячекатанье / Холоднодование / Горячее расширение
Методы испытаний Вихревотоковая проверка, гидростатическая проверка или ультразвуковая диагностика, неразрушающее контроль, а также химический и физический анализ свойств
Упаковка – Малые партии: в бандлах из прочных стальных полос, крупные изделия в свободном виде; упакованы в пластиковые тканевые мешки (удобные для погрузки)

– Загружаются в контейнеры 40 футов или 20 футов, или навалом

– Также по запросу заказчика
Применение Перекачка нефти, газа и воды

Применение труб ASTM A691 1-1/4 CR

  • Оборудование для нефтегазовой отрасли

  • Морские и оффшорные технологии

  • Установки опреснения морской воды

  • Химическая промышленность

  • Аэропорты, торговые центры, здания

  • Резервуары для хранения

  • Медицинская промышленность

  • Гражданское строительство

  • Сосуды под давлением, реакторные баки и теплообменники

  • Роторы, рабочие колёса и валы

  • Электростанции

  • Нефтехимическая промышленность

  • Судостроительная отрасль

  • Горнодобывающая промышленность

  • Пищевая промышленность и оборудование

Параметры спецификации
Основная информация

Химический состав электросварных труб из сплавной стали A691 1-1/4CR, 2-1/4CR, 5CR, 9CR, 91

(анализ отливки, % по массе; указаны максимально допустимые значения, если не указано иное)
Элемент 1CR 1-1/4CR 2-1/4 CR 5 CR 9 CR 91
Углерод (C) 0.05-0.17 0.05-0.17 0.05-0.15 0.15 0.15 0.08-0.12
Марганец (Mn) 0.40-0.65 0.40-0.65 0.30-0.60 0.30-0.60 0.30-0.60 0.30-0.60
Фосфор (P) 0.025 0.025 0.025 0.025 0.025 0.020
Сера (S) 0.025 0.025 0.025 0.025 0.025 0.010
Кремний (Si) 0.15-0.40 0.50-0.80 0.50 0.50 1.00 0.20-0.50
Хром (Cr) 0.80-1.15 1.00-1.50 2.00-2.50 4.00-6.00 8.00-10.00 8.00-9.50
Молибден (Mo) 0.45-0.60 0.45-0.65 0.90-1.10 0.45-0.65 0.90-1.10 0.85-1.05
Ванадий (V) — — — — 0.04 0.18-0.25
*Для марки 91 также действуют ограничения по никелю (0,40 макс), колумбию (0,06-0,10), азоту (0,030-0,070), алюминию (0,02 макс), титану (0,01 макс), цирконию (0,01 макс).

Требования к растяжению электросварных труб из сплавной стали A691 1-1/4CR, 2-1/4CR, 5CR, 9CR, 91

Класс 1

Марка Предел прочности на растяжение (МПа) Предел текучести (МПа) Относительное удлинение (50мм) Уменьшение площади сечения*
1CR 380 – 550 230 мин 22% мин —
1-1/4CR 415 – 585 240 мин 22% мин —
2-1/4CR, 5CR, 9CR 415 – 585 205 мин 18% мин 40% мин
91 415 – 585 205 мин 18% мин 40% мин

Класс 2

Марка Предел прочности на растяжение (МПа) Предел текучести (МПа) Относительное удлинение (50 мм) Уменьшение площади сечения*
2 485 – 620 310 мин 22% мин —
1-1/4CR 515 – 690 310 мин 22% мин —
1CR 450 – 585 275 мин 22% мин —
2-1/4CR, 5CR, 9CR 515 – 690 310 мин 18% мин 40% мин
91 585 – 760 415 мин 18% мин —
Поддержка сервиса
Трубы из легированной стали A691 1-1/4Cr EFW

Испытания

  • Испытание на твердость

  • Проверка химического состава

  • Гидростатическое испытание

  • Испытание на растяжение

  • Ударное испытание с надрезом

  • Испытание на предел текучести

  • Кольцевое испытание

  • Неразрушающий контроль

Упаковка и доставка

Существует сотни способов упаковки труб, и многие из них имеют свои преимущества. Однако для любого метода существуют два ключевых принципа: предотвращение коррозии и обеспечение безопасности морской транспортировки.

  • Пластиковые колпачки устанавливаются на оба конца труб для их защиты.

  • Следует избегать повреждений, вызываемых стальной обвязкой и транспортировкой.

  • Маркировка на связках должна быть одинаковой и согласованной.

  • Трубы в одной связке (партии) должны быть произведены из одного плавильного котла.

  • Трубы должны иметь одинаковый номер плавки, одну и ту же марку стали и одинаковые спецификации.

Наша упаковка может быть адаптирована под любые требования клиента.
