Главная > стальная труба > EN10216-2 Бесшовные стальные трубы
EN10216-2 Бесшовные стальные трубы image
  • EN10216-2 Бесшовные стальные трубы image 1
  • EN10216-2 Бесшовные стальные трубы image 2
  • EN10216-2 Бесшовные стальные трубы image 3
  • EN10216-2 Бесшовные стальные трубы image 4

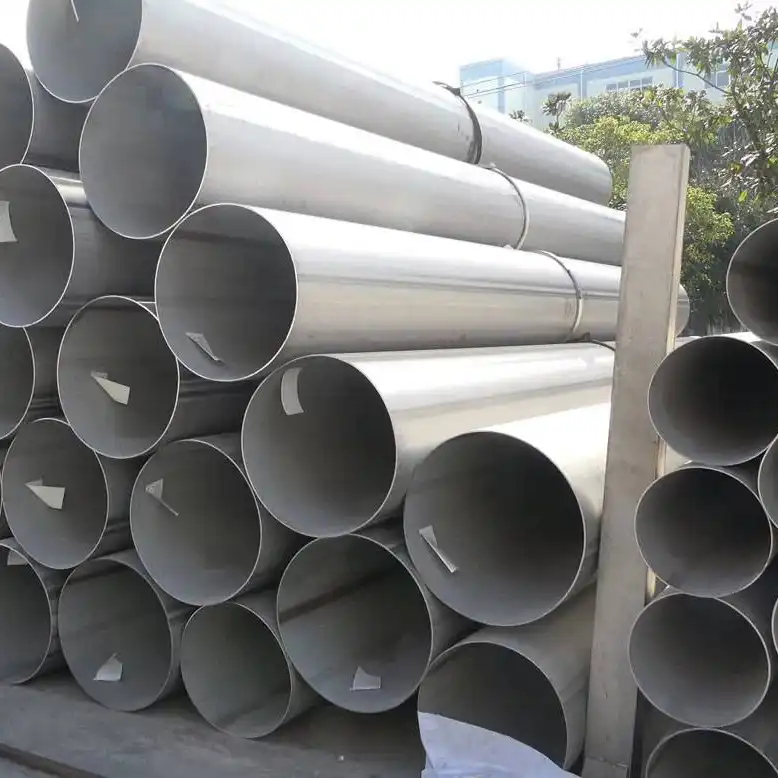

  • EN10216-2 Бесшовные стальные трубы image 5
  • EN10216-2 Бесшовные стальные трубы image 6

EN10216-2 Бесшовные стальные трубы

Наружный диаметр (OD): 10,2 мм – 720 мм

Толщина стенки (WT): 1,2 мм – 12 мм

Длина: 5–12 м или по требованиям заказчика

Применение: Трубопроводы гидравлических систем, трубы для котельных установок, строительные конструкции и др.

Марки стали: P195GH, P235GH, P265GH, 16Mo3, 14MoV6-3, 13CrMo4-5, 10CrMo9-10

EN10216-2 Бесшовные стальные трубы EN10216-2 Бесшовные стальные котельные трубы EN10216-2 Трубы из стали для работы под высоким давлением EN 10216-2 16Mo3 Бесшовная легированная стальная труба EN 10216-2 16Mo3 Бесшовная труба из легированной стали EN10216-2 Труба 16Mo3 EN 10216-2 P265GH Бесшовная труба из углеродистой стали EN 10216-2 Бесшовные стальные трубы для работы под давлением EN 10216-2 DIN 17175 Трубы для высокого давления EN 10216-2 Трубы
  • Введение
  • Параметры
  • Услуги

Производитель бесшовных стальных труб EN 10216-2

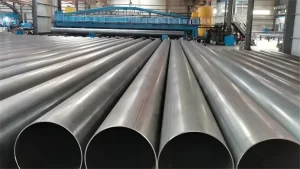

EN10216-2 Seamless Steel Boiler Tube · EN10216-2 Seamless Steel Tubes

EN 10216-2 — это европейский стандарт на бесшовные стальные трубы для работы под давлением. Он охватывает процедуры и спецификации для производства высококачественных бесшовных труб из нелегированных и легированных сталей.

Стандарт включает следующие марки стали:

P195GH, P235GH, P265GH, 16Mo3, 14MoV6-3, 13CrMo4-5, 10CrMo9-10.

Трубы применяются в котлах, теплообменниках и сосудах под давлением. Максимальная рабочая температура составляет примерно 400 °C. Диаметр труб — от 10,2 мм до 711 мм, толщина стенки — от 1,6 мм до 100 мм.

Применение труб высокого давления EN10216-2

Бесшовные трубы EN 10216-2 широко используются в различных отраслях благодаря своим исключительным свойствам и долговечности. Наиболее значимые области применения:

Энергетика:
Эти трубы являются важными компонентами электростанций — как традиционных, так и атомных. Они используются для транспортировки пара и других сред при высоких температурах и давлениях.

Нефтехимическая промышленность:
Трубы EN 10216-2 применяются для транспортировки газов и жидкостей в нефтеперерабатывающих и химических предприятиях, выдерживая агрессивные среды и высокие температуры.

Машиностроение:
Используются как конструктивные элементы в машинах, оборудовании и транспортных средствах благодаря высокой прочности.

Автомобильная промышленность:
Применяются при производстве выхлопных систем, обеспечивая стойкость к высоким температурам и коррозии.

Строительство:
Используются в инфраструктурных проектах — мостах, тоннелях, инженерных сооружениях, где важны прочность и долговечность.

Эквивалентные материалы

  • ASME/ASTM: A516 Grade 70

  • Индия: Grade 2A

  • Швеция: SS 14,30,01

  • Италия: Fe410-1-KW grade

Параметры спецификации
Основная информация

Химический состав EN 10216-2

Steel grades EN10216-2 CHEMICAL COMPOSITION (LADLE ANALYSIS)
C% max Si% max Mn% max P% max S% max Cr% max Mo% max Ni% max Al.cał% min Cu% max Nb% max Ti% max V% max Cr+ Cu+ Mo+ Ni% MAX
P195GH 0.13 0.35 0.70 0.025 0.020 0.30 0.08 0.30 ≥ 0.020 0.30 0.010 0.040 0.02 0.70
P235GH 0.16 0.35 1,20 0.025 0.020 0.30 0.08 0.30 ≥ 0.020 0.30 0.010 0.040 0.02 0.70
P265GH 0.20 0.40 1,40 0.025 0.020 0.30 0.08 0.30 ≥ 0.020 0.30 0.010 0.040 0.02 0.70
16Mo3 0.12- 0.20 0.35 0.40- 0.70 0.025 0.020 0.30 0.25- 0.35 0.30 ≥ 0.020 0.30 – – – –
14MoV6-3 0.10- 0.15 0.15- 0.35 0.40- 0.70 0.025 0.020 0.30- 0.60 0.50- 0.70 0.30 ≥ 0.020 0.30 – 0.22-0.28 – –
13CrMo4-5 0.15 0.50- 1,00 0.30- 0.60 0.025 0.020 1,00- 1,50 0.45- 0.65 0.30 ≥ 0.020 0.30 – – – –
10CrMo9-10 0.10- 0.17 0.35 0.40- 0.70 0.025 0.020 0.70- 1,15 0.40- 0.60 0.30 ≥ 0.020 0.30 – – – –

Механические свойства EN 10216-2

Марка стали Механические свойства при растяжении при комнатной температуре Предел текучести Re или R0.2 для толщины стенки t, мин (MPa) Временное сопротивление разрыву Rm (MPa) Относительное удлинение A min % Ударная вязкость — минимальная средняя энергия KCV при 0°C (J)
T ≤ 16 16 < T ≤ 40 40 < T ≤ 60 60 < T ≤ 60
P195GH 195 – – – 320–440
P235GH 235 225 215 – 360–500
P265GH 265 255 245 – 410–570
16Mo3 280 270 260 – 450–600
14MoV6-3 320 320 310 – 460–610
13CrMo4-5 290 290 280 – 440–590
10CrMo9-10 280 280 270 – 480–630



Эквивалентные марки сталей EN 10216-2

Марка стали (EN 10216-2) Стандарт стали Эквивалентная марка стали Стандарт стали Дополнительная марка стали
P235GH DIN 17175 St 35.8 — —
P265GH DIN 17175 St 45.8 — —
16Mo3 DIN 17175 15Mo3 — —
10CrMo55 — 15Mo3 BS 3606 621
13CrMo45 DIN 17175 — BS 3606 620
10CrMo910 DIN 17175 13CrMo44 BS 3606 622
25CrMo4 — 10CrMo910 — —
P355N DIN 17179 StE 355 — —
P355NH DIN 17179 TStE 355 — —
P355NL1 DIN 17179 WStE 460 — —
P460N DIN 17179 TStE 460 — —
P460NH DIN 17179 WStE 460 — —
P460NL1 DIN 17179 TStE 460 — —

Допуски по наружному диаметру и толщине стенки (EN 10216-2)

Наружный диаметр D, мм Допустимые отклонения наружного диаметра D Допустимые отклонения толщины стенки t в зависимости от отношения T/D
≤ 0,025
D ≤ 219,1 ±1% или ±0,5 мм, в зависимости от того, что больше colspan 6: ±12,5% или 0,4 мм, в зависимости от того, что больше
D > 219,1 — ±20%

Допуски по внутреннему диаметру и толщине стенки (EN 10216-2)

Внутренний диаметр d Допустимые отклонения внутреннего диаметра d Допустимые отклонения толщины стенки T в зависимости от отношения T/d
≤ 0,03
Все размеры ±1% или ±2 мм, в зависимости от того, что больше +2% или +4 мм, в зависимости от того, что больше
